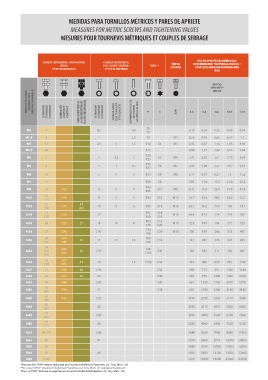

MEDIDAS PARA TORNILLOS MÉTRICOS Y PARES DE APRIETE

MEASURES FOR METRIC SCREWS AND TIGHTENING VALUES
MESURES POUR TOURNEVIS MÉTRIQUES ET COUPLES DE SERRAGE

PAR DE APRIETE RECOMENDADO
CABEZA HEXAGONAL /HEXAGONAL CABEZA CILÍNDRICA /
HEAD / HEX. SOCKET SCREW / TORX ®* TRIPLE RECOMMENDED TIGHTENING TORQUE /
TÊTE HEXAGONALE TÊTE CYLINDRIQUE SQUARE COUPLE DE SERRAGE RECOMMANDÉ
(NM)

GRADO
STRENGTH
GRADE
MEDIDA NOMINAL NOMINAL SIZE MESURE NOMINALE ESTÁNDAR STANDARD STANDARD COMPACTA COMPACT COMPACT ALTA RESISTENCIA HIGH RESISTANCE HAUTE RÉSISTANCE ESTÁNDAR STANDARD STANDARD CABEZA GOTA BUTTON HEAD TÊTE GOUTTE ESPÁRRAGO ALLEN SET SCREW GOUPILLE ALLEN T E XZN 4.6 6.8 8.8 10.9 12.9

T6
M2 4 0,5 0,9 0,12 0,24 0,32 0,45 0,54
T8
M2,5 5 2 1,3 T8 M3 0,25 0,49 0,65 0,92 1,1
M3 5.5 2,5 2 1,5 T10 E4 M3 0,43 0,87 1,16 1,63 1,96
M3,5 (6) T15 0,68 1,37 1,82 2,56 3,08
T20
M4 7 3 2,5 2 E5 M4 1,01 2,02 2,7 3,79 4,54
T25
T25
M5 8 4 3 2,5 E6 M5 2,04 4,09 5,47 7,67 9,18
T27
M6 10 5 4 3 T30 E8 M6 3,47 6,97 9,27 13 15,6
M7 11 T40 E8 5,85 11,6 15,5 21,8 26,2
T40
M8 13 (12) 6 5 4 E10 M8 8,41 16,9 22,5 31,6 37,9
T45
16
M10 (14) 8 6 5 T50 E12 M10 16,7 33,4 44,5 62,6 75,2
(17)
18 21
M12 (17) 10 8 6 T55 E14 M12 29,1 58,3 77,6 109 131
(19) (22)
21 T55 E14
M14 (19) 12 M14 46,4 92,7 124 174 209
(22) T60 E18
T60 E16
M16 24 (22) 27 14 10 8 M16 72,3 145 194 271 325
T70 E20
T70
M18 27 (24) (14) E24 M18 100 199 266 373 447
T80
30 (27) T80
M20 32 17 12 10 E24 141 282 376 529 635
(32) (29) T90
34
M22 (32) (30) 36 (17) T90 E28 192 384 511 720 865
(32) T100
(35)
36 (32)
M24 41 19 12 T100 E32 244 488 650 915 1100
(38) (35)
M27 41 (36) 46 (19) E32 358 713 951 1340 1610
M30 46 (41) 50 22 E36 484 971 1290 1820 2180
M33 50 (46) (24) E40 661 1320 1760 2470 2970
55
M36 (50) 27 E44 848 1690 2260 3180 3810
(54)
60
M39 (55) (27) 1100 2190 2920 4110 4930
(58)
65
M42 32 1350 2710 3610 5080 6080
(63)
70
M45 (32) 1700 3400 4540 6370 7630
(67)
75
M48 36 2030 4060 5440 7620 9120
(71)
M52 80 (77) (36) 2640 5290 7040 9880 11800
M56 85 41 3270 6560 8710 12300 14800
M60 90 4080 8180 10900 15300 18300
M64 95 46 4930 9890 13100 18500 22300
M68 (100) 5970 12000 16000 22500 27000
*Para tornillos TORX® (Marca registrada por Acument Intellectual Properties, LLC, Troy, Mich., US)
*For screws TORX® (Acument Intellectual Properties, LLC, Troy, Mich., US registered trademark)
*Pour vis TORX® (Marque enregistrée par Acument IntellectualProperties, LLC, Troy, Mich., US)
